پریز محافظ دار راحت
پریز محافظ دار راحت
Socket shielded comfortable

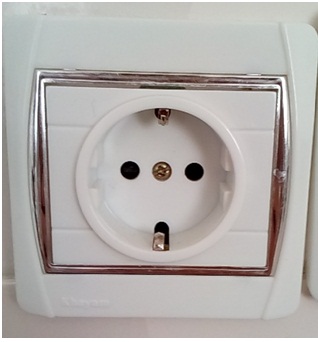

پریزهای محافظ دار موجود در بازار این مشکل را دارند که زمان جا زدن دوشاخه ،دوشاخه به سختی وارد سوراخهای پریز می شود:

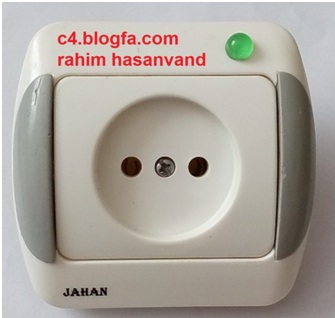

در پریز محافظ دار راحت مشکل فوق برطرف شده است، این پریز توسط مکانیزمی که در ادامه توضیح می دهیم عمل می کند.
پریز محافظ دار راحت:

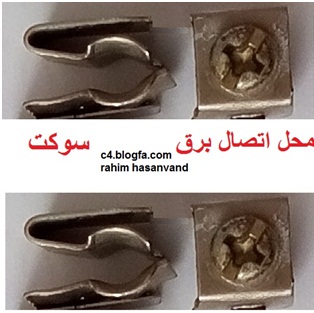

سوکتهای این پریز با قسمت اتصال برق هیچ ارتباط الکتریکی ندارند:
کنار هر کدام از سوکتها یک میکروسوئیچ تعبیه شده است:
مدار الکتریکی این پریز به صورت زیر است:
همانطور که از نقشه نیز مشخص است ، برق هر کدام از سوکتها توسط میکرو سوئیچ متصل به سوکت متقابل تامین می شود.

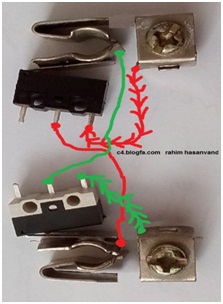

اگر بخواهیم واضح تر توضیح دهیم، در لحظه ای که دوشاخه به پریز متصل نیست جاهایی که در شکل زیر با فلش مشخص شده است برق دار است و جاهای دیگر برق ندارد :
در نتیجه سوکتها بدون برق هستد (و اگر کسی حتی شی فلزی را در سوراخهای پریز قرار دهد دچار برق گرفتگی نمی شود)
با ورود دوشاخه به داخل سوکتهای پریز با توجه به خاصیت فنری بودن سوکتها ،دو سر سوکت از هم باز می شود و میکروسوئیچ ها عمل می کنند و هر کدام از میکروسوئیچ ها برق سوکت متقابل خود را وصل می کنند و پریز برقدار می شود.

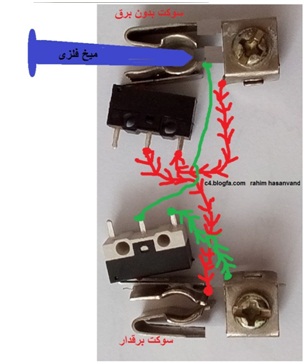

حال اگر شخصی یک میخ فلزی را به نحوی داخل سوراخ پریز قرار دهد که سوکت از هم باز شود چون میکروسویچها هر کدام برق سوکت متقابل خود را وصل می کنند ، شخص دچار برق گرفتگی نمی شود:
همچنین بر روی این پریز یک لامپ تعبیه شده است که در زمانی دوشاخه درون سوراخ پریز قرار دارد و فاز،نول به سوکتها متصل است اسن لامپ روشن می شود
طراح: رحیم حسنوند
09167841940
ساخت: بهار 1385
